跨端原理认知篇：跨端框架实现原理

一 前言

本章节主要介绍前端跨端应用的两种主流实现—基于编译时实现和基于运行时实现，然后在后面的两章节中, 会以 Taro 框架为例子，介绍 Taro 的使用和原理。

跨端开发现状

目前市面上主流的跨端方式采用的模式如出一辙。大体上的步骤是这样的：

第一步选择一个主流的框架 Vue, React 或者小程序语法作为 DSL。 第二步通过编译时和运行时的方式，让跨端应用运行起来。 第三步选择 Native 或者 webView 渲染模式进行渲染。

遵循如上的思路，很多大厂也开源了许多优秀的跨端框架，比如京东 Taro, 美团的 App, 阿里的 Rax 等等。我们可以用这些框架更便携的开发 webview h5, 小程序，甚至 Native 应用。

在这些 DSL 框架实现过程中，基本都是采用编译时和运行时的方式实现的, 那么接下来我就以编译时和运行时为切入点，聊一下实现细节。

二 运行时能力

什么是运行时能力？

在前面的章节中，讲到跨端实现，在 JS 层会处理业务逻辑，最终形成一棵类似虚拟 DOM 树（够描述视图结构的对象），接下来通过指令的方式交给 Native 或者是 web 来渲染。

在构建虚拟 DOM 树过程中，通常采用一些框架基础库的能力，比如 React 的 element 结构和 fiber 树，或者是 Vue 中 template 模版和 vnode, 或者小程序基础库。这些基础库能力能够让前端开发者快速上手，开发者可以利用框架本身的特性完成复杂的业务交互，简单的说就是应用了框架运行时的能力。

运行时能力实现？

那么运行时是如何实现的呢? 一般情况下，运行时跨端框架会保存 web 框架的部分原生能力，比如 React Reconciler 调和能力，Vue 的响应式能力；还可以加上一切跨端兼容适配能力来实现跨端。

比如想通过 React 框架实现移动端小程序和 Native 端的动态化，那么通过运行时的思路大体如下：

• 首先保存 React 的核心库 React , React 库下面的 element 能力，可以配合 babel 完成 JSX 语法的实现，来描述视图结构。
• 接下来可以改造 React Reconciler, 可以定制化解析视图，调和形成虚拟 DOM 节点。
• 最后要完成关键的一步，因为跨端环境一般都不是浏览器环境，没有 DOM 和 DOM 相关的 Api, 所以要实现一套核心的兼容层 Adapter 模块，是将 React 能力扩展到新渲染环境的桥梁。

还是用 React 举例子，来看一下可以用 React 的哪些运行时能力。

React Reconciler 适配层：

比如跨端框架想要使用 React 描述视图的结构 JSX 和其他能力，但是对于虚拟 DOM 想要通过独立的方式实现，那么就可以适配独立的 React Reconciler 层。来看一下核心实现原理：

import React from 'react'

function App(){
    const [ number, setNumber ] = React.useState(0)
    return <View>
        大前端跨端开发指南
        <Button>点赞</Button>
    </View>
}

如上是一段使用 React 的 Element 和 hooks 能力的代码。那么注册 App 的时候，就不能引用 React DOM , 而是我们写的自定义调和渲染器 myReconciler ，伪代码如下所示：

import React from 'react'
import { myReconcilerDOM } from 'my-reconciler'
import { App } from './app'

/* 自定义渲染器渲染*/
myReconcilerDOM.render(<App />)

myReconcilerDOM 内部的实现，可以遵循 React Reconciler 原则，代码如下：

/* 自定义的调和渲染器 */
const ReconcilerRenderer = {
  updateContainer(){},
  createContainer(){},
  beginWork(){},
  completeWork(){},
})

let container

export const myReconcilerDOM = {
  render (element) {
    if (!container) {
      container = ReconcilerRenderer.createContainer()
    }
    ReconcilerRenderer.updateContainer(element, container, null)
  }
}

如上可以看到跨端框架可以自己实现一套调和渲染器，里面的方法与 react-reconciler 对其。 在 React Native 中，就是自己实现了一套适配 Native 端的调和渲染器。如下所示：

React DOM 适配层：

在 RN 里面，重写了 Reconciler 中的核心方法，包括 beginWork 和 completeWork 等等 API，在 RN 中渲染本质上是通过桥的方式，向 Native 发送渲染指令。。当然我们也可以继续使用 react-reconciler ，而对其中的 DOM 部分进行改造，这要依赖于 React 框架一些良好的特性，比如在 Taro React 中，会改变 reconciler 中涉及到 DOM 操作的部分，我们来看看部分改动：

import Reconciler, { HostConfig } from 'react-reconciler'
/* 引入 taro 中兼容的 document 对象 */
import { document, TaroElement, TaroText } from '@tarojs/runtime'
const hostConfig = {
   /* 创建元素 */
   createInstance (type) {
    return document.createElement(type)
  },
   /* 创建文本 */
  createTextInstance (text) {
    return document.createTextNode(text)
  },
  /* 插入元素 */
  appendChild (parent, child) {
    parent.appendChild(child)
  },
  ...
}

这个是 taro 对 react-reconciler 的改动，在 react-reconciler 中，HostConfig 里面包含了所有有关真实 DOM 的操作，taro reconciler 会通过向 tarojs/runtime 引入 document 的方式，来劫持原生 DOM 中的 document，然后注入兼容好的方法，这样的话，当 fiber 操作 DOM 的时候，本质上是使用 Taro 提供了方法。

通过运行时生成虚拟 DOM 只是第一步，接下来还有重要的一步，就是把虚拟 DOM 映射成真正的视图。

• 在 web 端可以用对应的元素 DOM 方法动态生成元素节点。
• 在 Native 端可以通过各种指令向安卓或者 iOS 发送渲染指令，实现动态化。
• 小程序动态化渲染比较麻烦，因为小程序平台，没有提供动态化插入元素的 api, 小程序的视图和 js（appService） 分别在不同的线程中运行，只有 appService 能获取外部的数据，即动态获取更新的配置 ，而唯一更新视图渠道即是通过页面/组件内的 setData 方法，将数据传递给小程序视图层。视图层支持条件渲染及列表渲染的，使用条件渲染（wx:if）及列表渲染（wx:for）的特性，即可根据 DSL 中指定的标签，渲染出不同的元素。

小程序动态模版引入

小程序支持 Template（模板代码复用）和 Component（自定义组件）。其中 Template 能够无任何副作用使用，但是不能递归。但是 Component 可以递归复用，所以可以通过 Template 层级调用+ Component 递归调用实现动态渲染模版。

这里在动态化基础库有一个 dynamic.wxml 组件，虚拟 DOM 可以通过加载动态化模版，来渲染页面。dynamic.wxml 内部如下所示：

/* 第二层 for 渲染子元素 */
<template name="view" >
  <view wx:if="children" >
    <!-- 遍历 children 元素，如果达到一定层级，那么递归 dynamic 组件 -->
  </view>
</template>

/* 第一层渲染 view 元素  */
<block if="{{ data.type === 'view' }}" >
   <template is='view' data="{{ data.children }}"  />
</block>

/* 第一层渲染 text 元素  */
<block if="{{ data.type === 'text' }}" >
   <template is='text' data="{{ data.children }}"  />
</block>

其原理如上所示，第一层渲染真实的元素节点，第二层渲染第一层元素的子元素，第三层渲染子元素的子元素，当达到第 n 层的时候，递归渲染 dynamic 动态组件。这样就可以动态渲染虚拟 DOM，映射成真正的小程序视图了。

跨端兼容层：

跨端框架可以运行在多个端，在不同平台 Platform 需要自定义适配。比如上面的 React 跨端兼容框架，在运行时的大部分代码是可以复用的，但是也有差异化的地方，是需要对于不同的平台，做一个 adapter 兼容适配层。

这里看一下 Taro 平台的兼容方案：

可以看到对于不同的平台，Taro 有专门的 npm 包来处理。

Vue 也有经典的跨端方案，比如美团的 mpvue， mpvue 的实现方式，也是通过 platforms 自定义适配方式处理的，我们来看一下：

platforms // 适配不同的平台层
├── mp
│   ├── compiler  // 编译时适配
│   │   ├── codegen
│   │   ├── directives
│   │   └── modules
│   ├── runtime // 运行时适配
│   └── util
├── web
│   ├── compiler   // 编译时适配
│   │   ├── directives
│   │   └── modules
│   ├── runtime  // 运行时适配
│   │   ├── components
│   │   ├── directives
│   │   └── modules
│   ├── server
│   │   ├── directives
│   │   └── modules
│   └── util
//...

mpvue 对于不同的平台，分别有独立的编译时和运行时 适配层。对于渲染层入口，是独立于 Vue 的 core 模块，这里来看一下对于微信小程序的适配，渲染视图层，mpvue 是通过编译层来适配的，把 vue 文件，转化成小程序的 wxml 的。

所以在 mpvue 中，不需要兼容 vue 中的 DOM 元素兼容方法。来看一下 runtime/node-ops ，这个兼容了 vnode 模块。

// runtime/node-ops.js
const obj = {}

export function createElement (tagName: string, vnode: VNode) {
  return obj
}
export function createTextNode (text: string) {
  return obj
}

export function insertBefore (parentNode: Node, newNode: Node, referenceNode: Node) {}
export function removeChild (node: Node, child: Node) {}
export function appendChild (node: Node, child: Node) {}

因为在小程序中，很难通过 API 的方式接管渲染层（没有采用上面的动态组件的方案），所以在 mpvue 中的 vnode 是不需要有额外的渲染动作的，所以有关渲染的方法没有任何实质作用，基本都是空函数，本质上是通过一套代码同时生成 Vue 与小程序的两棵组件树并设法保持其同步。除此之外，mpvue 也对运行时，做了其他方便的适配，比如：

• runtime/events 模块中渲染层事件到 Vue 中事件的转换。
• runtime/lifecycle 模块中渲染层与 Vue 生命周期的同步。
• runtime/render 模块中对小程序 setData 渲染的支持与优化。

三 编译时能力

上面介绍了跨端原理运行时的能力，接下来我们看一下编译时有哪些能力。

什么是编译时能力？

在跨端应用中，可以通过编译的方式，来做兼容层适配，可以把代码适配到多端，比如把 Vue 或者 React 转换成小程序代码；一般场景下，跨端框架的 cli 提供了适配多端能力。比如：

npm run dev:wx  // 编译成微信端代码
npm run dev:h5  // 编译成 h5 端代码
npm run dev:rn  // 编译成 rn 端代码

如上通过不同命令，会将业务代码通过编译的方式，转换成不同平台的代码，当然像如上 taro 和 mpvue 一下，跨端框架需要提供不同平台 compiler 。

编译时实现？

编译时一般依赖于 babel 工具链，通过 parse 解析成对应的 AST ，然后修改 AST 语法树， 接下来通过 generate 生成对应平台的代码。接下来以 mpvue 为例子，看一下 compiler 流程。

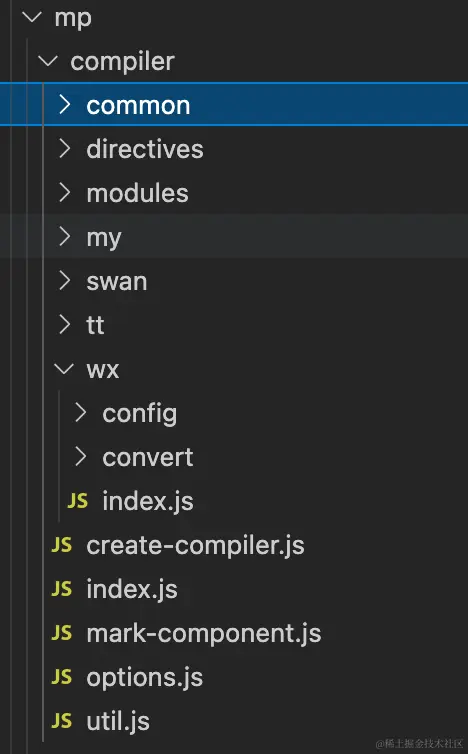

如上就是 mpvue 对小程序平台的兼容项目目录，其中有不同小程序的转换。这里例举一下把 vue 件转化成 wxml 文件的流程。我们来看一下:

function compileToMPML (compiled, options, fileExt) {
  let code
  switch (fileExt.platform) {
    case 'swan':
      code = codeGenSwan(compiled, options)
      break
    case 'wx': // 转化成 wx 小程序 wxml 文件
      code = codeGenWx(compiled, options)
      break
    case 'tt':
      code = codeGenTt(compiled, options)
      break
    case 'my':
      code = codeGenMy(compiled, options)
      break
    default:
      code = codeGenWx(compiled, options)
  }
  return code
}

如上可以看到，mpvue 的编译层，可以根据不同的平台，编译成不同的小程序。来看一下 codeGenWx 的具体实现：

export default function compileToMPMLCommon (compiled, options = {}, getAst) {
  const { components = {}} = options
  // 解析生成对应的 ast 语法树
  const { wxast, deps = {}, slots = {}} = getAst(compiled, options, log)
  // 生成对应的目标代码
  let code = generateCode(wxast, options)
  // 引用子模版，将目标代码注到模版中
  const importCode = Object.keys(deps).map(k => components[k] ? `<import src="${components[k].src}" />` : '').join('')
  code = `${importCode}<template name="${options.name}">${code}</template>`
  return { code, compiled, slots, importCode }
}

整个流程如下所示：首先通过 getAst 解析生成对应的 ast 语法树，然后通过 generateCode 生成对应的目标代码，最后引用子模版，将目标代码注到模版中。

在解析过程中，有标签的映射，把 h5 中的元素标签，映射成小程序的标签，如下所示：

export default {
  'br': 'view',
  'hr': 'view',
  'p': 'view',
  'h1': 'view',
  'h2': 'view',
  'h3': 'view',
  'h4': 'view',
  'h5': 'view',
  ...
}

还有一些指令的映射，如下所示：

export default {
  'if': 'wx:if',
  'iterator1': 'wx:for-index',
  'key': 'wx:key',
  'alias': 'wx:for-item',
  'v-for': 'wx:for'。
}

如上通过编译模式，就可以把 vue 模版转换成小程序模版了。

主流跨端框架原理：

传统的跨端框架，并不是单纯的选择运行时方式或者是编译时方式，而是结合两者共同完成跨端任务。用运行时保留了框架原本活性，用编译时磨平各个平台的差异化。比如 Taro 框架，在老版本采用轻运行时重编译的模式，而在新版本 Taro 保留了原生框架更多的特性，采用了轻编译重运行时的方案。

四 总结

本章节介绍了跨端框架实现的原理—运行时和编译时两种方式，如果有哪里不明白的读者，可以在章节下面给我评论留言，在下面的章节中，我们将介绍 Taro 的应用与原理
